计算机组成原理-L08-ILP

计算机组成与实践 -指令级并行（ILP）

• ILP简介
• 依赖
• 静态多发射
• 动态多发射
• 小结

一.ILP简介

指令级并行（Instruction Level Parallel）

• 流水线：并行执行多条指令
• 提高指令级并行
  • 超级流水线（Super pipelining）：增加流水级
    • 每级任务变少Þ 时钟周期缩短
• 多发射（multiple issue）
  • 复制流水线的各级Þ 多条流水线
  • 每个时钟周期提取多条指令
  • CPI<1，采用IPC
  • 例如，4GHz 4路多发射：160 BIPS，峰值CPI=0.25，峰值IPC=4
  • 实际上，依赖关系减少了IPC

多发射（Multiple Issue）

• 静态多发射（VLIW）
  • 编译器阶段选择哪些指令为一组进行多发射
  • 将这组指令放入发射槽（issue slots）
  • 编译器检测并避免冒险
• 动态多发射（Superscalar）
  • CPU执行指令并选择哪些指令可以进行多发射
  • 编译器可以帮助调整指令执行顺序
  • CPU在运行时解决冒险

二.依赖

结构冒险——资源冲突
多发射处理器会出现很多资源冲突
资源冲突可以通过加入更多硬件资源或流水线执行来消除

数据冒险——数据（存储）依赖
在多发射处理器中极大的限制了其指令级并行

控制冒险——过程依赖
在多发射处理器中更严峻
采用动态分支预测可以缓解

通过软硬件结合的方式来缓解依赖带来的影响

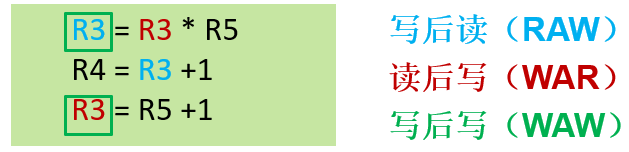

数据冒险

RAW（真相关）
当前指令使用的数据是前面指令更新的数据，必须保持指令执行的顺序

WAR（反相关）
当前指令需要更新数据，而前面的指令使用的是原来的数据，必须保持指令执行的顺序

WAW（输出相关）
两条指令会相继更新数据，必须保持指令执行的顺序

课堂练习：

找到下面指令的所有数据依赖，并给出其属于哪种依赖

I1：ADD R1, R2, R1
I2:  LW  R2, 0(R1)
I3:  LW  R1, 4(R1)
I4:  OR  R3, R1, R2

• RAW表示程序中数据流，即数据处理的顺序
• WAR和WAW两种依赖因为寄存器数量有限（存储冲突）而产生的，即不得不重复使用同一个寄存器
• 存储冲突可以减少：
  • 增加存储资源
  • 提供额外的寄存器，重新建立寄存器与数值之间的对应关系
  • 超标量处理器使用硬件动态分配寄存器

解决存储冲突

寄存器重命名（Register Renaming）
处理器重新命名指令中的寄存器标识符

硬件通过从空闲寄存器池中分配一个寄存器进行重命名

数据使用之后将寄存器释放回空闲寄存器池

解决过程依赖

推测（Speculation）
为了使依赖于该指令的其他指令尽快运行，推测一条指令的结果：
推测分支结果：如果错误则返回去执行正确指令
推测load指令不依赖与store指令：如果错误，返回重新load数据

• 必须有以下机制支持推测技术：
  • 检测推测是否正确
    • 如果正确，完成操作
    • 如果错误，返回到该指令并执行正确的结果
  • 如果推测错误，必须能够恢复
• 推测可以由编译器或硬件来完成
• 通常在静态和动态多发射中使用

编译器推测和硬件推测

• 编译器推测可以调整指令执行顺序
  • 例如，将load放到分支之前执行
  • 插入额外指令检测正确性，并为推测错误提供修复程序
• 硬件推测可以提前执行指令
  • 缓存推测的结果直至推测的结果得到确认
  • 如果推测正确，将缓存的结果写回到寄存器和存储器
  • 如果推测错误，硬件清除缓存并重新执行正确指令

三.静态多发射

• 编译器封装多条指令并处理冒险
  • 将可以在同一时钟周期执行的指令封装成发射包（issue packet）
  • 由流水线的资源数量所决定
• 一条执行多个操作的长指令
  • 指定多个并发操作
  • 超长指令字（ very long instruction word，VLIW）

调度静态多发射

编译器处理数据冒险和控制冒险

• 调度代码，封装发射包
• 发射包内指令间不能存在依赖
• 发射包间可以存在指令间依赖
• 如果需要可以封装nop操作

静态双发射例子

双发射包

• 一条ALU 指令或分支指令
• 一条load或store指令
• 两条指令成对存放在64位对齐的存储区域

Address	Instruction type	Pipeline Stages
n	ALU/branch	IF	ID	EX	MEM	WB
n + 4	Load/store	IF	ID	EX	MEM	WB
n + 8	ALU/branch		IF	ID	EX	MEM	WB
n + 12	Load/store		IF	ID	EX	MEM	WB
n + 16	ALU/branch			IF	ID	EX	MEM	WB
n + 20	Load/store			IF	ID	EX	MEM	WB

静态双发射数据通路

双发射中的冒险

• EX级发射数据冒险
  • 单个发射通路中出现数据冒险，采用旁路
  • 发射包中指令间存在的数据冒险
    • add $0,$0,$1
    • lw $2,0($0)
    • 将这两条指令封装进不同的发射包中
• 取数使用型数据冒险
  • 阻塞一个时钟周期
• 需要编译器技术
  • 指令调度（instruction Scheduling）
  • 循环展开（Loop Unrolling）

指令调度示例

面向双发射调度下列代码

Loop: lw    $t0, 0($s1)     // $t0=array element
addu  $t0, $t0,$s2 		   // add scalar in $s2
sw    $t0, 0($s1)    	  // store result
addi  $s1, $s1, -4    	 // decrement pointer
bne   $s1, $zero, Loop  // branch $s1!=0

	ALU/branch	Load/store	cycle
Loop:	nop	lw $t0, 0($s1)	1
	addi $s1, $s1, -4	nop	2
	addu $t0, $t0,$s2	nop	3
	bne $s1, $zero, Loop	sw $t0, 0($s1)	4

IPC = 7/6 = 1.17 (c.f. peak IPC = 2)

循环展开

• 复制多个循环体获得更高的并行度
  • 减少循环控制开销
• 在多个循环中使用不同寄存器
  • 也称为寄存器重命名（register renaming）
  • 保持循环间的依赖关系

循环展开示例

	ALU/branch	Load/store	cycle
Loop:	addi $s1, $s1, -16	lw $t0, 0($s1)	1
	nop	lw $t1, 12($s1)	2
	addu $t0, $t0,$s2	lw $t2, 8($s1)	3
	addu $t1, $t1,$s2	lw $t3, 4($s1)	4
	addu $t2, $t2,$s2	sw $t0, 16($s1)	5
	addu $t3, $t3,$s2	sw $t1, 12($s1)	6
	nop	sw $t2, 8($s1)	7
	bne $s1, $zero, Loop	sw $t3, 4($s1)	8

IPC = 15/8 = 1.875

四.动态多发射

超标量（Superscalar）
硬件在运行时动态决定哪些指令同时发射和执行

• 超标量处理器运行机制
  • 取指令与发射：取指令、译码并发射到功能单元，等待执行（顺序取指令）
  • 指令执行：一旦所需的功能单元、源操作数准备就绪，就可以执行指令
  • 提交：当可以写回数据时，就将结果写回到寄存器或存储器
• 每个周期CPU决定是发射0 条、1 条，还是多条指令
• 硬件保证执行的正确性

按序（In-Order）

指令提取与译码单元
需要按指令顺序取指令并译码，如此才能保持依赖

提交单元
需要按照取指令的顺序进行指令结果的写回（写回寄存器或存储器）

一旦发生异常，只有引发异常的指令之前的指令可以更新寄存器

如果分支预测错误，分支指令之后的指令不会改变存器状态，

使用认证单元实现错误推测的恢复

乱序（Out-of-Order）

• 流水线的前端（取指令、译码、发射）和后端（认证）按序运行
• 在指令执行时，一旦某条指令所需的源数据和功能单元准备就绪，就可以执行该指令——指令执行时乱序的
• 乱序执行的机制增加了指令级并行

按序v.s. 乱序

动态流水线调度

• 允许CPU乱序执行指令来避免阻塞
  • 但是按照指令顺序写回寄存器

例:
lw   $t0,20($s2)
addu $t1, $t0, $t2
sub  $s4, $s4, $t3
slti $t5, $s4, 20

在addu等待lw的时候，可以开始执行sub

五.小结

• 采用机器并行和指令级并行提高处理器性能
• 超流水线
• 静态多发射
• 动态多发射
